绿化制图与图例

室内绿化设计的制图与图例表示，与园林设计制图相同，应有平面图、立面图和效果图。有时还要有剖面图、局部详细施工图。效果图也可采用鸟瞰图的方法。

平面图也叫种植施工图，是种植施工的主要依据。在图中应表明每株植物的规格大小(冠径)、种植点及品种名称。不同的植物，如乔木、灌木、落叶与长绿，针叶与阔叶或花草，可采用园林设计中的表示方法表示，并用文字标出植物的名称。

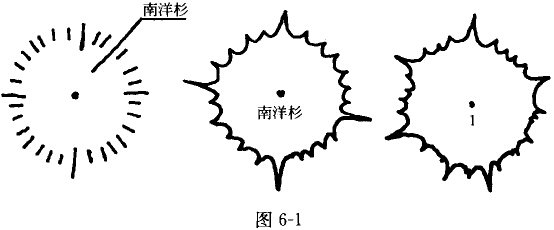

如图6-1表明是一株针叶树木。圆的直径大小为树冠直径，中间的点为种植点。植物名称既可标于图外，也可写在图内种植点下方或编号。相近的几株同一品种植物可以用细线将每株的种植点连起来，只在一株上标出品名就可以了。

一般平面图采用1：100～l：200的比例为宜，有些植株较小、要求较精细的设计，如花坛或小株摆设，其平面图可采用1：50～1：100的比例。

为了表示植物、山石及景致与空间的对比关系及其立面的配置效果，可根据平面图、植物及山石等的形象画出立面图及效果图。

施工说明书应统计出所需用的各种苗木的名称、规格及数量，用石的品名、大小及数量。

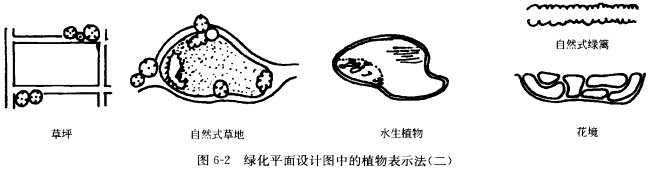

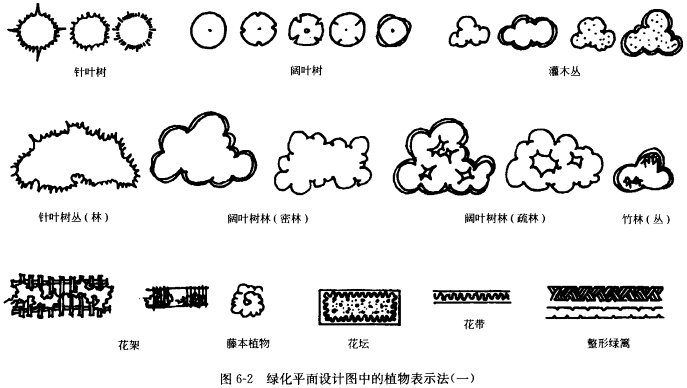

绿化平面设计图中植物表示图例比例为宜，有些植株较小、要求较精细的(图6-2)。

用最能概括植物特征的图形来表示各种类型不同的植物。

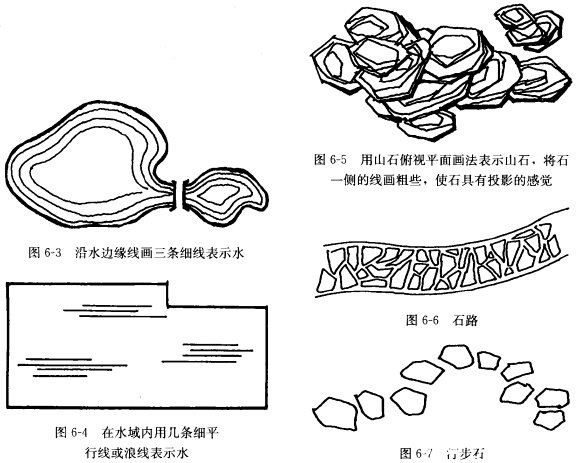

平面设计图中水、石表示图例(图6-3～图6-8)。
